SC SERIES 스크라바형 집진기
본문
용도 (USE)
- - 레이저조각
- - 마킹
- - 납땜작업
- - 본드작업
- - 귀금속제조
- - 연마작업
| - 학교 실험실 & 연구실 |
| - 화학 및 약품 실험실&연구소 |
| - 전기 · 전자부품 조립라인 |
| - 암모니아 냄새 제거 작업 |
| - 주물 공장 셀조형 등 |

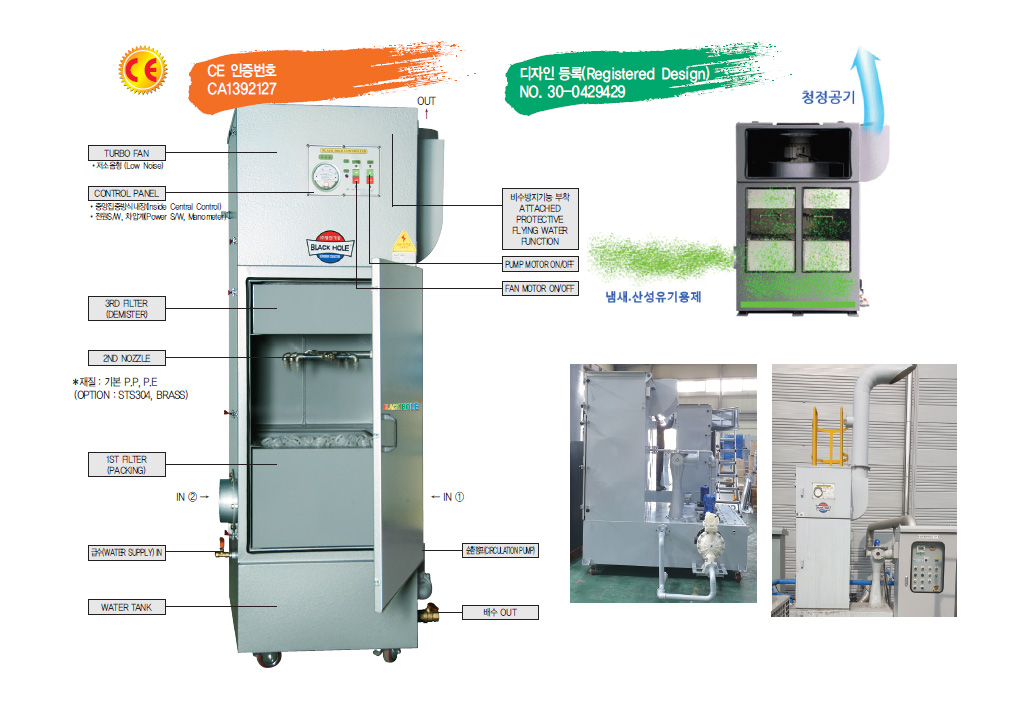

특징(FEATURES)
| 오염원을 발생원에서 흡입하여 제거하므로 작업자의 건강과 능률이 향상됩니다. | |
| CONTROL PANEL | - 중앙집중방식 내장형 채택과 전원 스위치 및 차압계를 집약하여 시인성 향상, 이동중 파손이나 고장율 낮음. |
|---|---|
| TURBO FAN | - 초정밀 프레스 금형과 전자 바란싱작업으로 저진동, 저소음 실현.
- 흡입효율 증가, 공기마찰 저항 최소화. - 분해 · 조립이 간편해 유지 · 보수 편리. |
| 이동(Movability) | - 대형 바퀴 및 이동 손잡이가 부착되어 이동 간편. |
| 기본형 재질 | - SS400 (STS304 제작가능) |

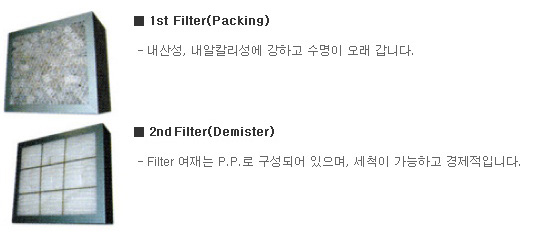

| FILTER CLEANING | - 1차 PALL RING, DEMISTER
- 분진 특성에 맞는 다양한 필터를 채용할 수 있음. - 필터 교환이 간단한 일체형 구조.
|
| 도장(Painting) | - 고급 도장재로 내구성과 고급스러움을 극대화.
- 열과 내구성에 강한 소재로 되어 있음. |
| OPTION | - 제작 사양에 따라 구조 변경 가능. (2단 스프레이)
- 작업 여건에 따라 STS DEMISTER 사용 가능. |
SPECIFICATION
| 모델명 | SC-50 | SC-101 | SC-202 | SC-303 | SC-505 | SC-707 | SC-1010 | SC-1500 | SC-2000 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 전원 | 220V / 380V 3상 60Hz, 440V (Option), 50Hz (Option)) | |||||||||
| 출력 (KW) | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 5.5 x 2 | 7.5 x 2 | |
| 풍량 (CMM) | 7 | 12 | 25 | 40 | 60 | 80 | 100 | 150 | 200 | |
| 정격전류 (A) | 2.1/1.2/1.05 | 2.80/1.60/1.40 | 5.60/3.20/2.80 | 8.0/4.60/4.0 | 13.0/7.50/6.5 | 18.2/10.5/9.1 | 24.4/14.1/12.2 | 18.2/10.5/9.1 | 24.4/14.1/12.2 | |
| 정압 (mmAq) | 230 | |||||||||
| 필터 | 수량 | 2 | 4 | 6 | 6 | 8 | 10 | 20 | 20 | 24 |
| 1차 PALL RING | 610 x 610 x 150 | 610 x 610 x 200 | 610 x 610 x 300 | 610 x 610 x 400 | 610 x 760 x 400 | 610 x 80 x 400 | 610 x 800 x 400 x 2 | 610 x 900 x 500 x 2 | 610 x 1,100 x 500 x 2 | |
| 2차 DEMISTER | 610 x 610 x 100 | 610 x 610 x 150 | 610 x 610 x 200 | 610 x 610 x 200 | 610 x 760 x 200 | 610 x 800 x 200 | 610 x 800 x 250 x 2 | 610 x 900 x 250 x 2 | 610 x 1,100 x 500 x 2 | |
| 기계 크기 | A (㎜) | 730 | 730 | 730 | 730 | 850 | 850 | 1,650 | 1,650 | 1,650 |
| B (㎜) | 750 | 750 | 750 | 750 | 880 | 880 | 880 | 930 | 1,130 | |
| C (㎜) | 1,900 | 1,900 | 2,030 | 2,190 | 2,260 | 2,260 | 2,470 | 2,630 | 2,800 | |
| øD (㎜) | 98 | 123 | 148 | 198 | 248 | 298 | 348 | 398 | 448 | |
| E (㎜) | 360 | 360 | 360 | 360 | 425 | 425 | 425 | 450 | 565 | |
| F (㎜) | 510 | 510 | 510 | 530 | 640 | 660 | 740 | 820 | 870 | |
| øG (㎜) | 123 | 148 | 198 | 248 | 298 | 348 | 398 | 448 | 498 | |
| H (㎜) | 90 | 90 | 90 | 90 | 90 | 90 | 100 | 100 | 100 | |
| PUMP | 1/2 HP | 1/2 HP x 2EA | ||||||||
| 중량 (kg) | 450 | 650 | 850 | 1,180 | 1,250 | 1,500 | 1,900 | 2,300 | 2,500 | |
| 치수 | <그림 1> | <그림 2> | ||||||||
※ 상기 사양 및 내용은 제품 향상을 위해 변동될 수 있습니다.

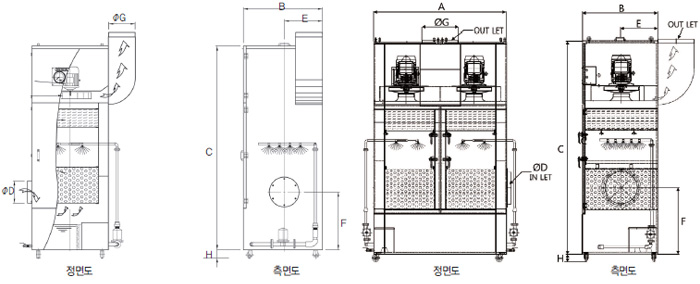

STANDARD DIMENSION
